制作好了控制部分，還要為它建造一個平臺，這樣你才能觀察機器人的運轉， 體會到CPG的奇妙之處。

材 料 ：

>>微型減速電機，4個

>>車條，4根

>>曲別針，6枚

>> 熱縮管(防止腿部打滑),適量 >>接線端子芯，6個

>>尼龍?jiān)鷰В?根

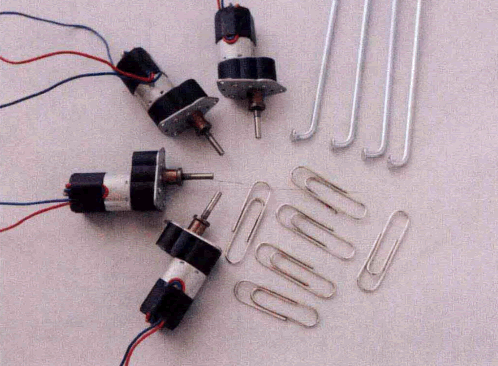

制作機器人身體的主要材料如圖2-14所示。這次選用的電機是一種攝像機鏡頭上的調焦電機，精度很好。如果經常制作這種微型機器人，建議多留意零件商家出 售的打折或拆機的二手電機，拿來做實驗還是很經濟的。Z近看央視紀錄頻道播 出的《超J拆解》,感觸頗深，從20世紀70年代的F-4 鬼怪戰斗機到退役的火車機 頭，再到當代的廢棄的廠房和報廢的汽車， 一切零件都可以回收、重建和循環使 用，這個理念也非常適合業余作品。

機器人對電機的要求不高，只要體積小巧、輸出軸為3mm (方便和接線端子 芯改裝的簡易軸連器連接)、轉速不要太快(比較理想的數值是20r/min以 下 ) 就 可以了。車條和曲別針是隨手可得的常見材料，接下來就考驗?zāi)愕氖止ち恕?

先制作4足機器人的骨骼。骨骼沒有特定的標準，只要看起來精致，方便 安裝電機就可以了。為了以后可以用它重復做更多的實驗，不妨在通用性上 多下一點工夫。我的思路是用車條彎制一個外骨骼，把電機和電路都包在里 面保護起來，電機用扎帶固定在以曲別針搭建的內骨骼上。

接下來安裝執行器(電機)。電機的布局建議稍微靠后，給兩條前腿留出多 一點活動空間。因?yàn)榍懊嬷谱鞯腃PG 是主-從神經元結構，前腿帶著后腿走，前腿的動作幅度大于后腿。這樣的設計可以使機器人跨越路面上的一些小障礙。

Z后是安裝腿部，步行動物的關節都帶有一定約束性，不可能像軟體動物一 樣自由活動，這個機器人也一樣，注意腿部機械限位部分的結構。

提示：用放大鏡架子輔助，把車條和端子芯焊接在一起，接觸部位可以先用電 線里面抽出的銅絲捆扎固定好，然后再焊接。建議使用大功率外熱烙鐵(我用的是 75W的)焊接，如果使用焊臺，需要把溫度設定在400℃以上。 現在把CPG 電路板安裝在機器人身上，連接好電機和電源，就可以觀看它的 精彩表演了。

完成以后的機器人可以像4足小動物一樣，用4條腿步行前進。機器人在上電 時有一個學步動作，不管4條腿在什么位置，CPG 都會持續發送一組一組的肌肉信 號，直至把它們糾正到常態位置，然后機器人會用生物步態向前行走。當它的腿部 碰到障礙時，會觸發CPG的聯動機制，4條腿會根據實際情況依次(或同時)做出 響 應 。
